Um RTD (Resistance Temperature Detector) é um sensor cuja resistência muda à medida que sua temperatura muda.A relação entre resistência e temperatura é bem conhecida e é repetível ao longo do tempoUm RTD é um dispositivo passivo que não produz uma saída por si só.Dispositivos eletrônicos externos são usados para medir a resistência do sensor, passando uma pequena corrente elétrica através do sensor para gerar uma tensãoNormalmente 1 mA ou menos de corrente de medição, 5 mA no máximo, sem risco de autoaquecimento.
Detalhe rápido:
Nome:Cabos RTD com isolamento mineral
Tipo:Pt100
Material condutor: Ni
Isolador: 99,6% de MgO de alta pureza
Número de núcleo: 3, 4, 6,8
Material da bainha: SS321(SS304), SS316
Diâmetro: 3,0 mm a 12,7 mm
Aplicação: ligação com termocouple e máquina de instrumentos
Local de origem: Zhejiang, China (continente)
Ecológico: Sim
MOQ: 100m
Certificado: ISO
Tempo de amostragem: todos os tipos em existência
Termo comercial: FOB, EXW, CIF, CFR
Prazo de pagamento: T/T, Western Union, L/C
Dimensão nominal do cabo de termocouple e RTD:
| Dia |
Espessura da parede |
Dirigente Dia |
Pureza do MgO |
Resistência isolada |
| 0.5±0.025 |
≥ 10%D |
≥ 15%D |
≥ 99,4% |
Temperatura ambiente > 100 MΩ/75 V |
| 1.0±0.025 |
| 1.5±0.025 |
| 10,6 ± 0.025 |
| 2.0±0.025 |
| 3.0±0.030 |
Temperatura ambiente > 100MΩ/500V 500°C > 5MΩ/500V |
| 4.0±0.045 |
| 40,8 ± 0.045 |
| 5.0±0.045 |
| 6.0±0.060 |
| 6.4±0.060 |
| 8.0±0.080 |
Tabela de peso:
| Tipo |
Dia. |
SS304 SS316 |
| 3 núcleos |
4 núcleos |
6 núcleo |
| Não. |
3.0 |
0.045 |
0.039 |
0.040 |
| 3.2 |
0.051 |
0.046 |
0.046 |
| 4.0 |
0.075 |
0.074 |
0.074 |
| 4.8 |
0.108 |
0.105 |
0.107 |
| 5.0 |
0.116 |
0.113 |
0.115 |
| 6.0 |
0.180 |
0.164 |
0.163 |
| 6.4 |
0.203 |
0.204 |
0.191 |
| 8.0 |
0.297 |
0.363 |
0.301 |
O que é um sensor RTD?
O termo RTD significa detector de temperatura de resistência. Este sensor também é conhecido como termômetro de resistência. Este sensor é usado para medir a temperatura.
Normalmente, eles estão disponíveis como um comprimento de fio fino feito de níquel de platina ou cobre, enrolado em torno de um núcleo de cerâmica ou vidro.Este sensor utiliza a relação temperatura/resistência do fio para medir a temperatura.
Aplicações da IDT:
O sensor RTD é usado na indústria automóvel para medir a temperatura do motor, um sensor de nível de óleo, sensores de temperatura do ar de entrada.Na comunicação e na instrumentação para detecção da sobre temperatura dos amplificadores, estabilizadores de ganho de transistores, etc...
A RTD é usada em eletrônica de potência, computador, eletrônica de consumo, manuseio e processamento de alimentos, eletrônica industrial, eletrônica médica, militar e aeroespacial.

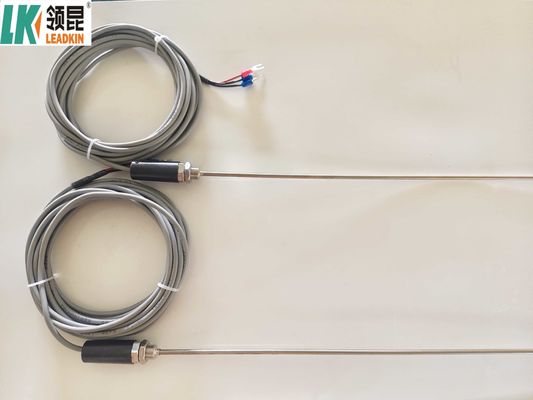

Imagens do produto:
Dados da empresa:
A. Oficinas de inspecção
100% de teste para cada cabo de bobina, certifique-se de produtos de boa qualidade para o cliente.
B. Exposição
Aviso de encomenda:
| 1É uma citação precisa. |
| 2- Confirme o preço, prazo comercial, prazo de entrega, prazo de pagamento, etc. |
| 3As vendas LEADKIN enviam a fatura proforma com selo LEADKIN. |
| 4O cliente arranja o pagamento do depósito e envia-nos o bilhete bancário. |
| 5. Produção Médio-enviar fotos para mostrar a linha de produção em que você pode ver os seus produtos. Confirmar o tempo de entrega estimado novamente. |
| 6- Fim de produção - Fotos de produtos de produção em massa. |
| 7Os clientes fazem o pagamento do saldo e a LEADKIN envia as mercadorias. |
| 8A encomenda está perfeitamente terminada quando receber a mercadoria e ficar satisfeito com ela. |
| 9Feedback para LEADKIN sobre Qualidade, Serviço, Feedback do Mercado e Sugestão. |
