Detalhes rápidos:
Tipo:C/N/E/J/T/S/R/B
Local de origem: Zhejiang, China (continente)
Precisão: I-0,4%t, II-0,75%t, III-1,5%t
Número de núcleo: 2,3,4,6
Material mineral inorgânico isolante de chumbo: Ni, Cu
Isolador: 99,6% de MgO de alta pureza
Certificado:ISO9001, IATF16949, CE
Aplicação: ligação com termocouple e máquina de instrumentos
Material da bainha: 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu
Diâmetro da bainha (mm): φ3.0, φ4.0, φ6.0, φ8.0
Tipo para arame de bainha tipo K:
| Nome do produto |
Código |
Tipo |
Material Shaeth |
Fora da Dia. |
Temperatura |
| NiCr-NiSi /NiCr-NiAl |
KK |
K |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCrSi-NiSi |
N.C. |
N |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| SS310 Inconel600 |
0.5-1.0 |
500 |
| 1.5-3.2 |
800 |
| 4.0-6.4 |
900 |
| 8.0-12.7 |
1000 |
| NiCr-Konstantan |
E.C. |
E |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Fe-Constantan |
JK |
J |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| Cu-Constantan |
TK |
T |
SS304 SS316 |
0.5-1.0 |
400 |
| 1.5-3.2 |
600 |
| 4.0-8.0 |
800 |
| RhPt10-Ph |
SK |
S |
Inconel600 |
6.0-12.7 |
1100 |
Os diferentes meios de medição de temperatura e condições de serviço têm um impacto sobre a vida útil e a gama de temperaturas dos termopares blindados, os dados constantes do quadro são apenas recomendados.
Precisão do tipo de arame de bainha K
| Tipo |
Classe I |
Classe II |
| Precisão |
Intervalo de temperatura |
Precisão |
Intervalo de temperatura |
| K |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| N |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-1000°C |
± 0,75% |
375°C-1000°C |
| E |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| J |
± 1,5°C |
-40~375°C |
± 2,5°C |
-40~375°C |
| ± 0,4% |
375°C-800°C |
± 0,75% |
375°C-800°C |
| T |
± 0,5°C |
-40~125°C |
±1,0°C |
-40~125°C |
| ± 0,4% |
125°C-350°C |
± 0,75% |
125°C-350°C |
| S |
0-1100°C |
±1,0°C |
0-1100°C |
± 1,5°C |
Sobre este produto:
Configuração:
Os cabos de termopares podem vir em várias configurações, incluindo par único (um termoparo) ou multipar (múltiples termopares em um cabo).
Proteção:
Alguns cabos de termopares são blindados para minimizar a interferência eletromagnética (EMI), o que pode afetar a precisão das leituras de temperatura, especialmente em ambientes industriais.
Código de cores:
Os cabos de termopares são frequentemente codificados por cores para indicar o tipo de termopares com o qual são compatíveis.
Aplicações:
Os cabos de termopares são utilizados numa ampla gama de aplicações, incluindo sistemas HVAC, processos de fabrico, processamento de alimentos,e de investigação científica em que o controlo preciso da temperatura é fundamental.
Considerações importantes:
Calibração: certificar-se de que o termocouple e o cabo associado estão devidamente calibrados para manter a precisão da medição.
Comprimento: O comprimento do cabo do termocopo pode afetar a precisão. Cabos mais longos podem introduzir quedas de voltagem, por isso é importante usar comprimentos adequados com base na aplicação.
Ambiente: considerar as condições ambientais (por exemplo, exposição a produtos químicos, umidade e temperaturas extremas) ao selecionar o cabo de termocouple adequado.
A escolha do cabo de termocouple certo é vital para garantir medições precisas de temperatura e manter a confiabilidade dos seus sistemas de monitorização de temperatura.
Tipos de cabos MI para termopares:
Cabos do tipo KMI
Composição: utiliza cromel (liga de níquel-cromo) e alumel (liga de níquel-alumínio).
Intervalo de temperatura: -200°C a +1260°C (-328°F a +2300°F).
Aplicações: Amplamente utilizado em aplicações industriais, processamento de alimentos e medição de temperatura de uso geral.
Cabos de tipo NMI
Composição: Compreende Nicrosil (liga de níquel-cromo-sílico) e Nisil (liga de níquel-sílico).
Intervalo de temperatura: -200°C a +1300°C (-328°F a +2372°F).
Aplicações: Adequado para medições a altas temperaturas e ambientes propensos à oxidação.
Tipo de cabo EMI
Composição: É constituído por cromel e constantan (liga de cobre e níquel).
Intervalo de temperatura: -200°C a +900°C (-328°F a +1652°F).
Aplicações: Ideal para aplicações criogénicas e ambientes com campos magnéticos elevados.
Cabos de tipo TMI
Composição: Feito de cobre e Constantan.
Intervalo de temperatura: -200°C a +350°C (-328°F a +662°F).
Aplicações: mais adequado para aplicações a baixa temperatura, incluindo ambientes criogénicos.
Cabos do tipo JMI
Composição: Composto por ferro e constantano.
Intervalo de temperatura: -40°C a +750°C (-40°F a +1382°F).
Aplicações: utilização limitada em vácuo ou em atmosferas inertes devido à oxidação potencial do ferro.
Cabos de tipo SMI
Composição: Feito de Platina e Rodio (normalmente 10% de Rodio).
Intervalo de temperatura: 0°C a +1600°C (32°F a +2912°F).
Aplicações: Aplicações de alta precisão, frequentemente utilizadas em laboratórios e processos industriais que exigem medições de alta temperatura.
Aplicações:
- Incineradores de resíduos sólidos
- Sinterização de metais em pó
- Fabricação de materiais cerâmicos
- Fornos a gás ou a óleo
- Máquinas e aparelhos para a produção de calor
- Fornos de caixas
- Instalações de energia nuclear ou baseada em hidrocarbonetos
- E muitos mais...

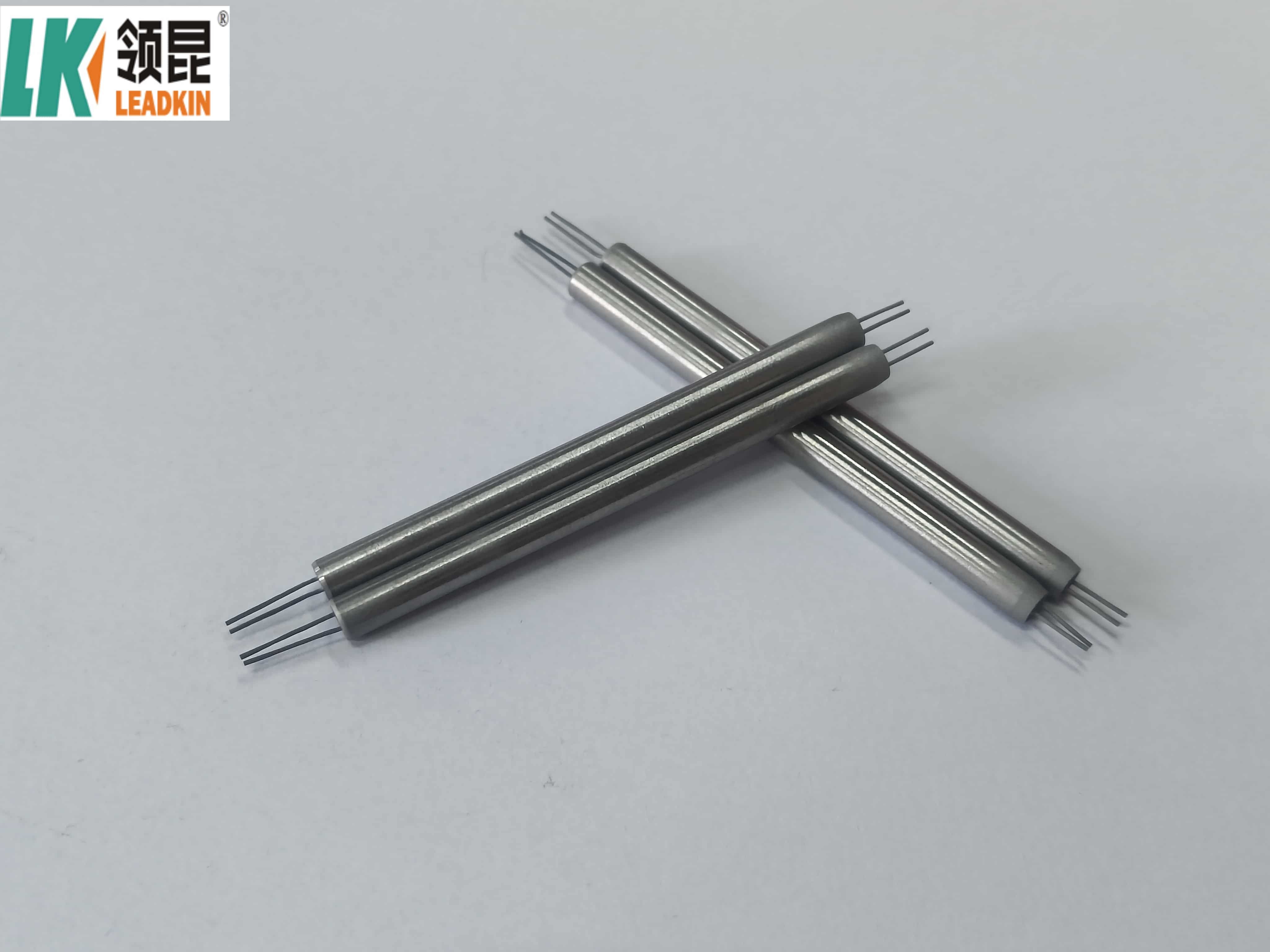

Imagens do produto:
Informações da empresa:
A. Produtos principais
B. Pacote
Adicionamos tubos resistentes ao aquecimento e filme plástico para garantir uma elevada resistência de isolamento.
Além das notas de marcação, também temos cartão de acesso e relatório de teste para cada cabo de bobina.
Linha de produção de cabos C. Mi
Temos produtos profissionais de alta qualidade, bem como linhas e equipamentos avançados.Todos os produtos cumprem os padrões internacionais de qualidade e são muito apreciados em uma variedade de mercados diferentes em todo o mundo.Paralelamente às crescentes demandas do mercado, satisfazemos continuamente os clientes atualizando os produtos para melhorar os sistemas de produção, melhorar a qualidade.
