Cabos com revestimento metálico isolado por minerais resistentes à corrosão para ambientes adversos

Detalhes rápidos:

 Tipo:C/N/E/J/T/S/R/B

Local de origem: Zhejiang, China (continente)

Precisão: I-0,4%t, II-0,75%t, III-1,5%t

Número de núcleo: 2,3,4,6

Material mineral inorgânico isolante de chumbo: Ni, Cu

Isolador: 99,6% de MgO de alta pureza

Certificado:ISO9001, IATF16949, CE

Aplicação: ligação com termocouple e máquina de instrumentos

Material da bainha: 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu

Diâmetro da bainha (mm): φ3.0, φ4.0, φ6.0, φ8.0

Tipo para arame de bainha tipo K:

Os diferentes meios de medição de temperatura e condições de serviço têm um impacto sobre a vida útil e a gama de temperaturas dos termopares blindados, os dados constantes do quadro são apenas recomendados.

Precisão do tipo de arame de bainha K

Sobre este produto:

Uma sonda de temperatura de termocouple é um tipo de sensor de temperatura que usa o efeito termoelétrico para medir a temperatura.Princípio de funcionamento, tipos, aplicações e considerações:

Resumo
Definição: Uma sonda de temperatura de termopares consiste em dois fios metálicos diferentes ligados em uma extremidade, que geram uma tensão que corresponde às diferenças de temperatura.Esta tensão pode ser medida e convertida em uma leitura de temperatura.

Construção
Cabos: A sonda é feita de dois metais condutores diferentes (geralmente cobre, níquel, cromel, alumel, etc.) que formam uma junção.
Junção: O ponto onde os dois fios são unidos é chamado de junção de medição ou junção quente.
Isolamento: Os fios são muitas vezes isolados com materiais que podem suportar altas temperaturas, como cerâmica ou fibra de vidro, dependendo da aplicação.
Envoltura: O conjunto inteiro pode ser revestido por uma envoltura protetora feita de metal ou cerâmica, que protege o termopare do ambiente.
Princípio de funcionamento
Efeito Seebeck: Quando os dois metais diferentes são unidos e expostos a um gradiente de temperatura, uma tensão (voltagem termoelétrica) é produzida na junção.A magnitude desta tensão refere-se à diferença de temperatura entre a junção quente e a junção fria.
Medição: A tensão gerada é medida e convertida em temperatura utilizando dados de calibração específicos do tipo de termocouple.

Os cabos termopares isolados por minerais são cabos especializados utilizados para medição de temperatura em ambientes extremos.e aplicações:

Características
Construção:

Isolamento mineral: O cabo consiste em um fio de termocouple (normalmente composto por dois metais diferentes) cercado por um material de isolamento mineral, muitas vezes óxido de magnésio (MgO).Este isolamento proporciona excelente condutividade térmica e isolamento elétrico.
Envoltura metálica: todo o conjunto é envolvido numa envelopagem metálica, geralmente feita de aço inoxidável ou incolante, que fornece proteção mecânica e resistência a ambientes corrosivos.
Intervalo de temperatura: Estes cabos podem funcionar numa ampla gama de temperaturas, tipicamente de -200°C a +1200°C, dependendo dos materiais utilizados.

Aplicações

• Indústria: Utilizado em processos de fabrico, fornos e fornos para monitorização de temperatura.
• Ar condicionado: Utilizado em sistemas de aquecimento, ventilação e ar condicionado.
• Médico: Utilizado em dispositivos médicos para monitorização de doentes.
• Aeronáutica: Aplicado em aeronaves e naves espaciais para monitorizar a temperatura do motor e do ambiente.
• Indústria alimentar: Utilizado para monitorizar a temperatura de cozimento e a segurança dos alimentos.

Vantagens

• Ampla gama de temperaturas: Adequado para medir uma ampla gama de temperaturas.
• Durabilidade: A construção robusta os torna resistentes a ambientes adversos.
• Tempo de resposta rápido: Rápido para responder às alterações de temperatura.

Desvantagens

• Precisão: Menos preciso do que alguns outros sensores de temperatura (como os RTD) em determinadas aplicações.
• Compensação de junção a frio: Requer uma compensação da temperatura na junção fria para fornecer leituras precisas.

Considerações

• Calibração: É necessária uma calibração regular para garantir a precisão, especialmente em aplicações críticas.
• Instalação: As técnicas de instalação adequadas são fundamentais para garantir leituras precisas e durabilidade.
• Meio Ambiente: Escolher o tipo de termocouple adequado com base nas condições ambientais (por exemplo, substâncias corrosivas, altas temperaturas).

Aplicações:

• Incineradores de resíduos sólidos
• Sinterização de metais em pó
• Fabricação de materiais cerâmicos
• Fornos a gás ou a óleo
• Máquinas e aparelhos para a produção de calor
• Fornos de caixas
• Instalações de energia nuclear ou baseada em hidrocarbonetos
• E muitos mais...

• Os cabos de bainha são usados em várias aplicações, incluindo:
• Cablagem residencial
• Sistemas eléctricos comerciais
• Máquinas industriais
• Distribuição de energia
• Instalações ao ar livre
• Equipamento pesado
• Resistência ao ambiente:
• Muitos cabos de bainha são projetados para resistir à umidade, produtos químicos, radiação UV e flutuações de temperatura, tornando-os adequados para uma variedade de ambientes.
• Considerações ao escolher cabos de bainha:
• Requisitos de aplicação: Escolha o tipo de cabo de bainha com base na aplicação específica, considerando fatores como proteção mecânica, exposição ambiental e requisitos elétricos.
• Conformidade com as normas: certifique-se de que o cabo cumpre os códigos elétricos e as normas de segurança relevantes para a sua região (por exemplo, NEC nos Estados Unidos).
• Voltagem nominal: Verifique se a tensão nominal do cabo é adequada para a sua aplicação.
• Método de instalação: considerar a forma como o cabo será instalado (por exemplo, conduto, enterro direto, etc.) e escolher um tipo de bainha que se adapte ao método de instalação.
• Em resumo, os cabos de bainha são componentes essenciais nas instalações elétricas, proporcionando proteção, isolamento e flexibilidade para uma ampla gama de aplicações.

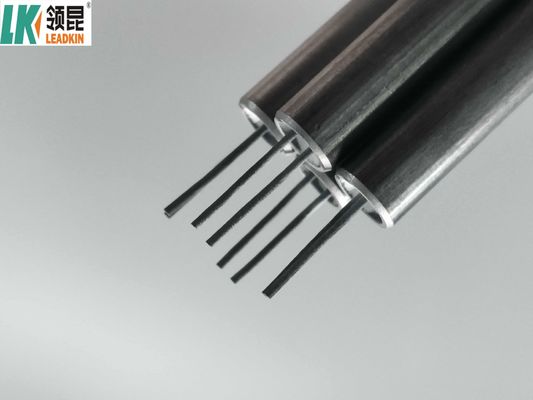

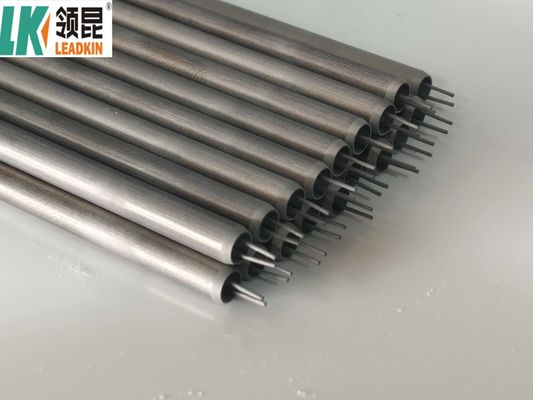

Imagens do produto:

Informações da empresa:

A. Produtos principais

B. Pacote

Adicionamos tubos resistentes ao aquecimento e filme plástico para garantir uma elevada resistência de isolamento.

Além das notas de marcação, também temos cartão de acesso e relatório de teste para cada cabo de bobina.

Linha de produção de cabos C. Mi

Temos produtos profissionais de alta qualidade, bem como linhas e equipamentos avançados.Todos os produtos cumprem os padrões internacionais de qualidade e são muito apreciados em uma variedade de mercados diferentes em todo o mundo.Paralelamente às crescentes demandas do mercado, satisfazemos continuamente os clientes atualizando os produtos para melhorar os sistemas de produção, melhorar a qualidade.

Aviso de encomenda:

1É uma citação precisa.

2- Confirme o preço, prazo comercial, prazo de entrega, prazo de pagamento, etc.

3As vendas LEADKIN enviam a fatura proforma com selo LEADKIN.

4O cliente arranja o pagamento do depósito e envia-nos o bilhete bancário.

5. Produção Médio-enviar fotos para mostrar a linha de produção em que você pode ver os seus produtos. Confirmar o tempo de entrega estimado novamente.

6- Fim de produção - Fotos de produtos de produção em massa.

7Os clientes fazem o pagamento do saldo e a LEADKIN envia as mercadorias.

8A encomenda está perfeitamente terminada quando receber a mercadoria e ficar satisfeito com ela.

9Feedback para LEADKIN sobre Qualidade, Serviço, Feedback do Mercado e Sugestão.

1Quais são as vantagens da utilização de termopares?

Ampla faixa de temperaturas.

Tempo de resposta rápido.

Design simples e robusto.

Relativamente barato.

Pode ser utilizado em vários ambientes, incluindo condições extremas.

2Quais são as desvantagens dos termopares?

Saída não linear, que requer calibração.

A precisão pode ser inferior à de outros sensores de temperatura (como os RTD).

Requer compensação de junção de referência para medições precisas.

Suscetível a interferências eletromagnéticas.
