Cabo revestido de metal com alta precisão e vários números de núcleo para o termocouple

Detalhes rápidos:

 Tipo:C/N/E/J/T/S/R/B

Local de origem: Zhejiang, China (continente)

Precisão: I-0,4%t, II-0,75%t, III-1,5%t

Número de núcleo: 2,3,4,6

Material mineral inorgânico isolante de chumbo: Ni, Cu

Isolador: 99,6% de MgO de alta pureza

Certificado:ISO9001, IATF16949, CE

Aplicação: ligação com termocouple e máquina de instrumentos

Material da bainha: 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu

Diâmetro da bainha (mm): φ3.0, φ4.0, φ6.0, φ8.0

Tipo para arame de bainha tipo K:

Os diferentes meios de medição de temperatura e condições de serviço têm um impacto sobre a vida útil e a gama de temperaturas dos termopares blindados, os dados constantes do quadro são apenas recomendados.

Precisão do tipo de arame de bainha K

Sobre este produto:

Uma sonda de temperatura de termocouple é um tipo de sensor de temperatura que usa o efeito termoelétrico para medir a temperatura.Princípio de funcionamento, tipos, aplicações e considerações:

Resumo
Definição: Uma sonda de temperatura de termopares consiste em dois fios metálicos diferentes ligados em uma extremidade, que geram uma tensão que corresponde às diferenças de temperatura.Esta tensão pode ser medida e convertida em uma leitura de temperatura.

Construção
Cabos: A sonda é feita de dois metais condutores diferentes (geralmente cobre, níquel, cromel, alumel, etc.) que formam uma junção.
Junção: O ponto onde os dois fios são unidos é chamado de junção de medição ou junção quente.
Isolamento: Os fios são muitas vezes isolados com materiais que podem suportar altas temperaturas, como cerâmica ou fibra de vidro, dependendo da aplicação.
Envoltura: O conjunto inteiro pode ser revestido por uma envoltura protetora feita de metal ou cerâmica, que protege o termopare do ambiente.
Princípio de funcionamento
Efeito Seebeck: Quando os dois metais diferentes são unidos e expostos a um gradiente de temperatura, uma tensão (voltagem termoelétrica) é produzida na junção.A magnitude desta tensão refere-se à diferença de temperatura entre a junção quente e a junção fria.
Medição: A tensão gerada é medida e convertida em temperatura utilizando dados de calibração específicos do tipo de termocouple.

Princípio de funcionamento

• Cada núcleo de termocouple consiste em dois fios metálicos diferentes (por exemplo, cromel-alumel para o tipo K) ligados na extremidade de medição.Efeito Seebeck(força termoelectromotriz, EMF), que é proporcional ao gradiente de temperatura.
• O revestimento metálico e o isolamento mineral protegem os núcleos de interferências externas (por exemplo, EMI/RFI, corrosão química), garantindo a transmissão precisa de EMF para o dispositivo de medição.

Aplicações:

• Incineradores de resíduos sólidos
• Sinterização de metais em pó
• Fabricação de materiais cerâmicos
• Fornos a gás ou a óleo
• Máquinas e aparelhos para a produção de calor
• Fornos de caixas
• Instalações de energia nuclear ou baseada em hidrocarbonetos
• E muitos mais...

• Os cabos de bainha são usados em várias aplicações, incluindo:
• Cablagem residencial
• Sistemas eléctricos comerciais
• Máquinas industriais
• Distribuição de energia
• Instalações ao ar livre
• Equipamento pesado
• Resistência ao ambiente:
• Muitos cabos de bainha são projetados para resistir à umidade, produtos químicos, radiação UV e flutuações de temperatura, tornando-os adequados para uma variedade de ambientes.
• Considerações ao escolher cabos de bainha:
• Requisitos de aplicação: Escolha o tipo de cabo de bainha com base na aplicação específica, considerando fatores como proteção mecânica, exposição ambiental e requisitos elétricos.
• Conformidade com as normas: certifique-se de que o cabo cumpre os códigos elétricos e as normas de segurança relevantes para a sua região (por exemplo, NEC nos Estados Unidos).
• Voltagem nominal: Verifique se a tensão nominal do cabo é adequada para a sua aplicação.
• Método de instalação: considerar a forma como o cabo será instalado (por exemplo, conduto, enterro direto, etc.) e escolher um tipo de bainha que se adapte ao método de instalação.
• Em resumo, os cabos de bainha são componentes essenciais nas instalações elétricas, proporcionando proteção, isolamento e flexibilidade para uma ampla gama de aplicações.

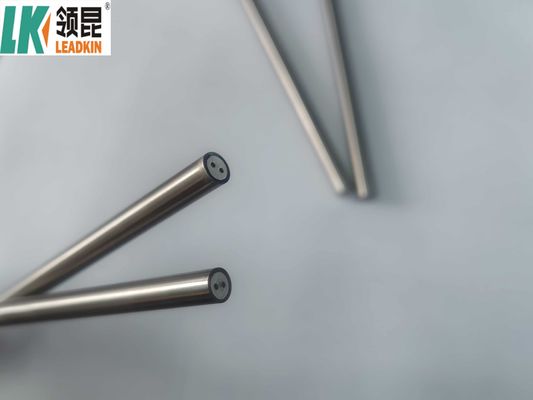

Imagens do produto:

Informações da empresa:

A. Produtos principais

B. Pacote

Adicionamos tubos resistentes ao aquecimento e filme plástico para garantir uma elevada resistência de isolamento.

Além das notas de marcação, também temos cartão de acesso e relatório de teste para cada cabo de bobina.

Linha de produção de cabos C. Mi

Temos produtos profissionais de alta qualidade, bem como linhas e equipamentos avançados.Todos os produtos cumprem os padrões internacionais de qualidade e são muito apreciados em uma variedade de mercados diferentes em todo o mundo.Paralelamente às crescentes demandas do mercado, satisfazemos continuamente os clientes atualizando os produtos para melhorar os sistemas de produção, melhorar a qualidade.

Aviso de encomenda:

1É uma citação precisa.

2- Confirme o preço, prazo comercial, prazo de entrega, prazo de pagamento, etc.

3As vendas LEADKIN enviam a fatura proforma com selo LEADKIN.

4O cliente arranja o pagamento do depósito e envia-nos o bilhete bancário.

5. Produção Médio-enviar fotos para mostrar a linha de produção em que você pode ver os seus produtos. Confirmar o tempo de entrega estimado novamente.

6- Fim de produção - Fotos de produtos de produção em massa.

7Os clientes fazem o pagamento do saldo e a LEADKIN envia as mercadorias.

8A encomenda está perfeitamente terminada quando receber a mercadoria e ficar satisfeito com ela.

9Feedback para LEADKIN sobre Qualidade, Serviço, Feedback do Mercado e Sugestão.

1Quais são as vantagens da utilização de termopares?

Ampla faixa de temperaturas.

Tempo de resposta rápido.

Design simples e robusto.

Relativamente barato.

Pode ser utilizado em vários ambientes, incluindo condições extremas.

2Quais são as desvantagens dos termopares?

Saída não linear, que requer calibração.

A precisão pode ser inferior à de outros sensores de temperatura (como os RTD).

Requer compensação de junção de referência para medições precisas.

Suscetível a interferências eletromagnéticas.
